           TALAMEX Tanks Perspektive und Dreieransicht Konstruktionszeichnungen
können per Klick als eine pdf. Datei angezeigt werden.

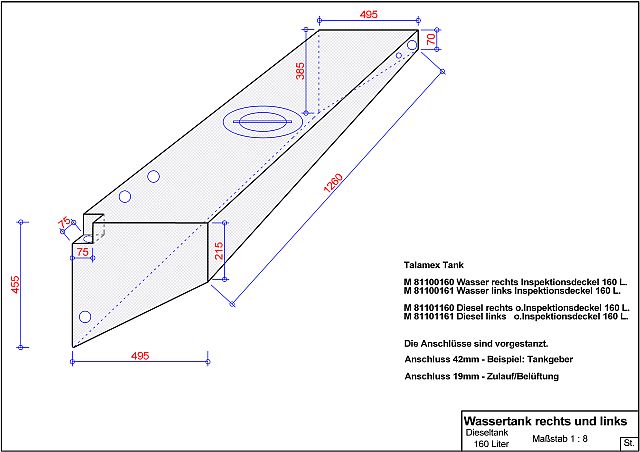

Wasser-Diesel
              160Liter
Talamex Tank Wasser-Diesel 160Liter - Downloads PDF

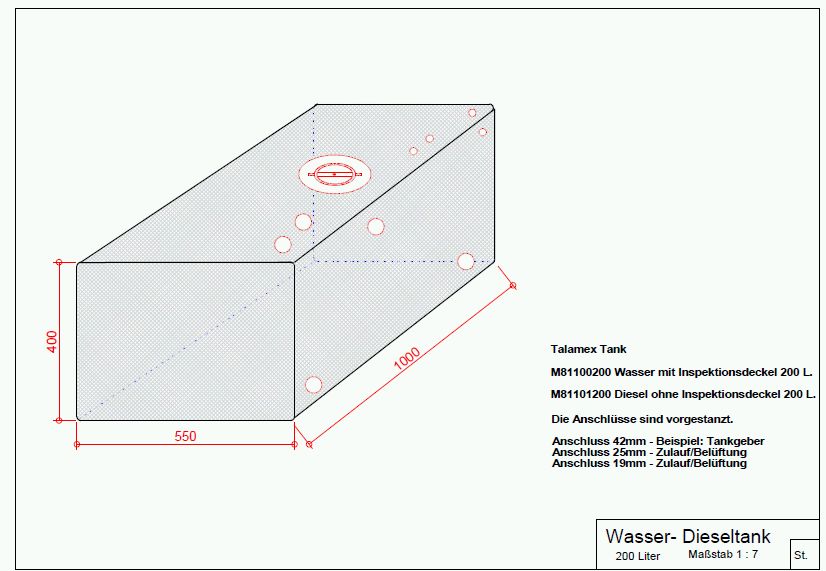

Wasser-Diesel
              200Liter
Talamex Tank Wasser-Diesel 200Liter - Downloads PDF
Wasser - Tank
              65Liter
Wassertank 65 Liter - Downloads PDF
Wassertank 75Liter
Wassertank 75 Liter - Downloads PDF
Schmutzwassertank 42
              Liter
Schmutzwassertank Trinkwassertank 42 Liter - Downloads PDF

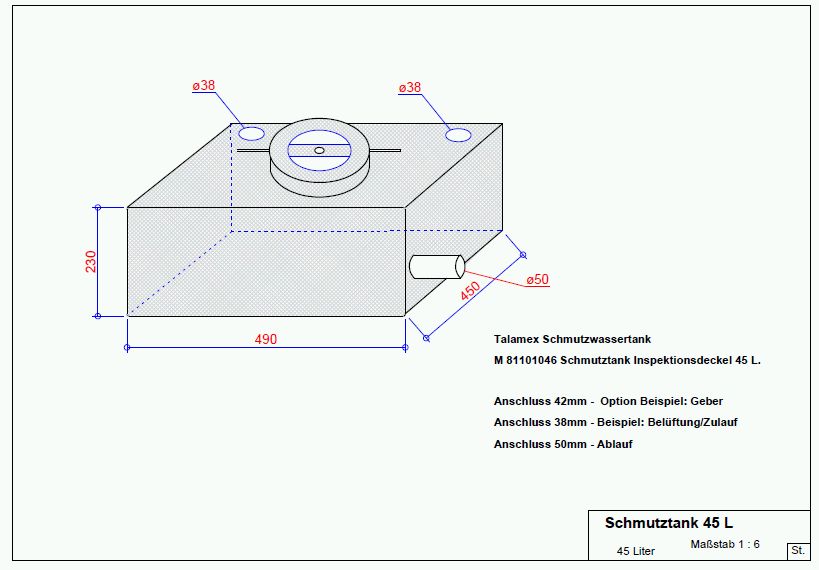

Schmutzwassertank 45
              Liter
Schmutzwassertank Trinkwassertank 45 Liter - Downloads PDF
Ausgleichtank
                1 liter
Entlüftungstank 1 Liter - Downloads PDF

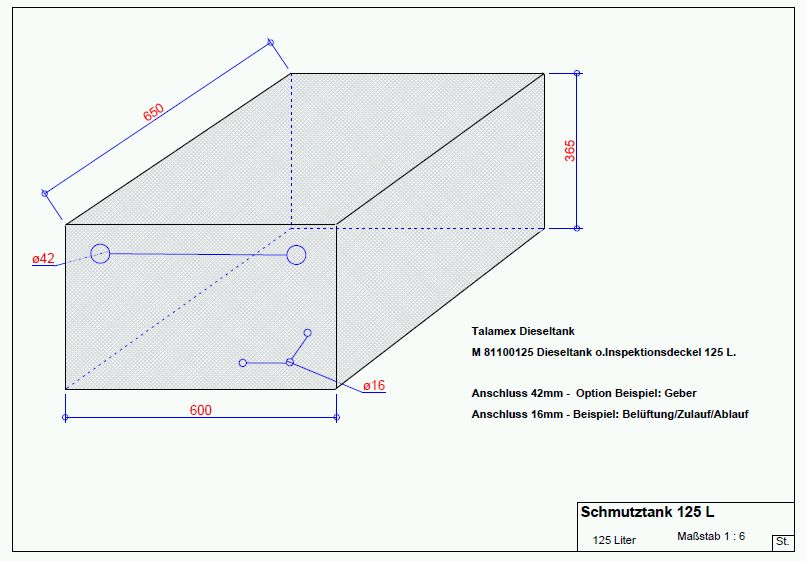

Dieseltank ohne
              Inspektionsdeckel 125 Liter
Dieseltank 125 Liter - Downloads PDF

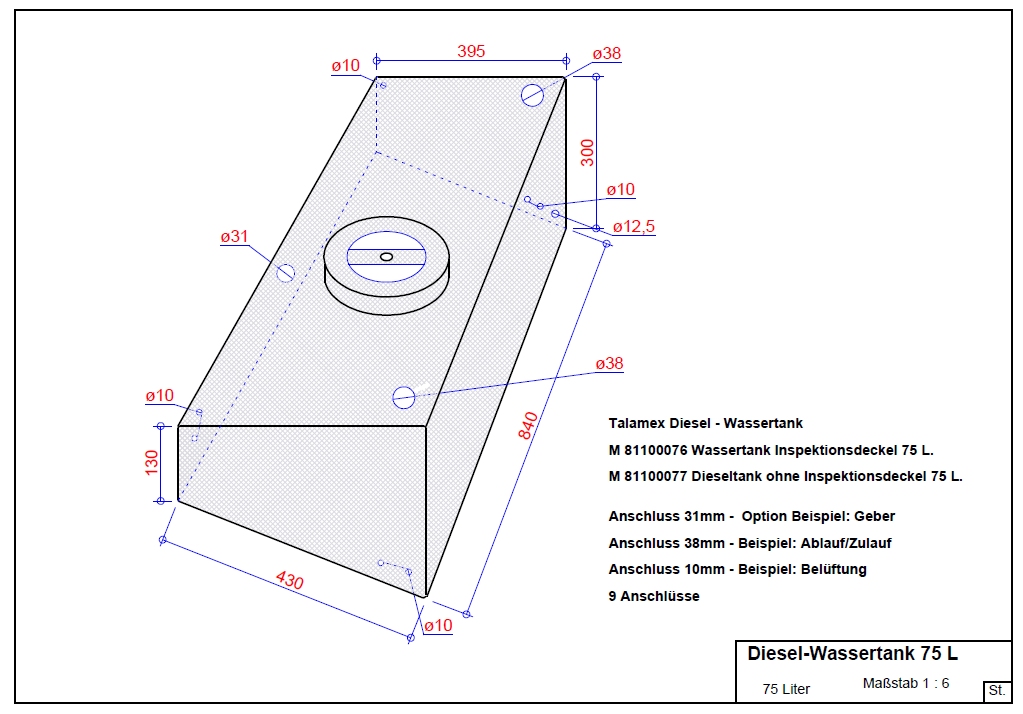

Diesel - Wassertank
              75 L
Diesel - Wassertank 75 Liter - Downloads PDF

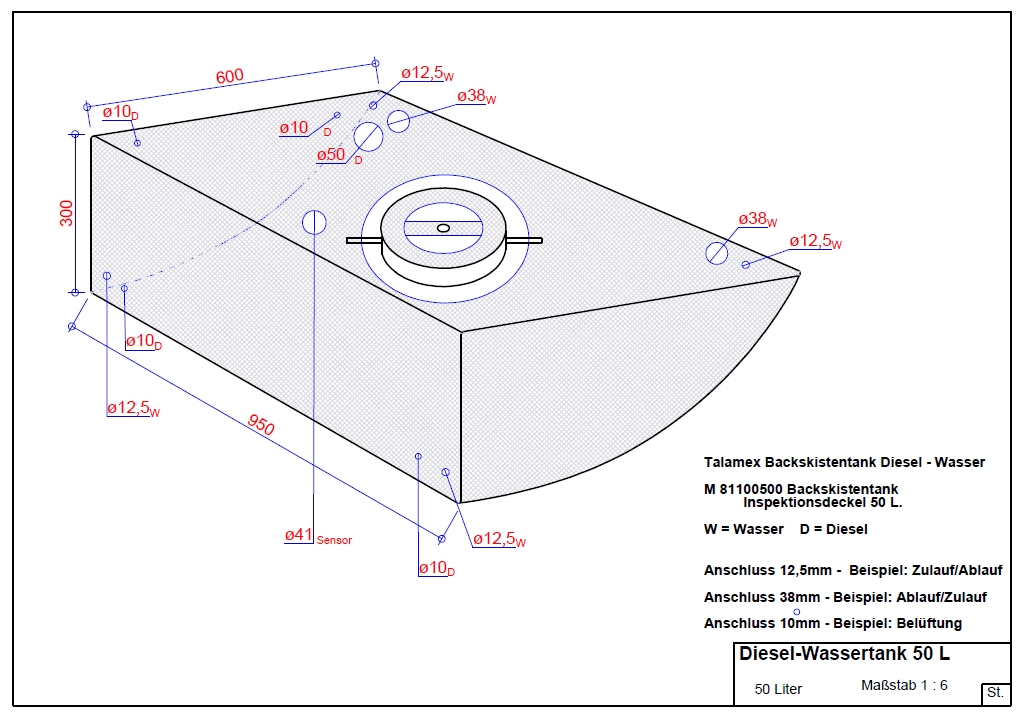

Backskistentank
              50Liter
Backskistentank 50 Liter - Downloads PDF

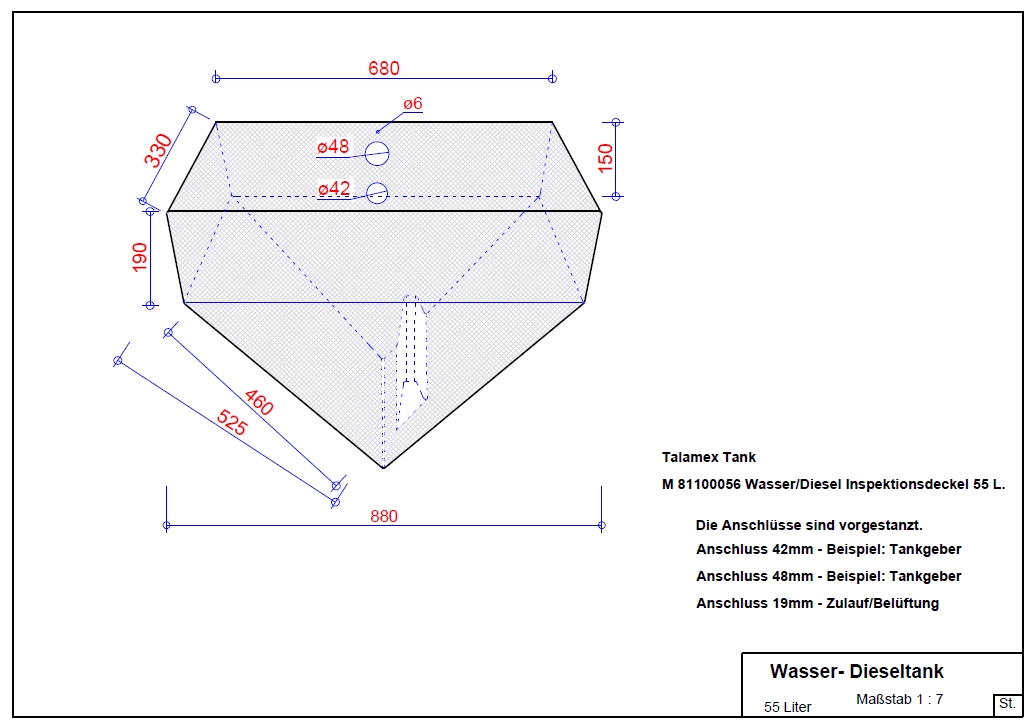

Dieseltank/Wassertank
              55Liter
Dieseltank/Wassertank 55 Liter - Downloads PDF

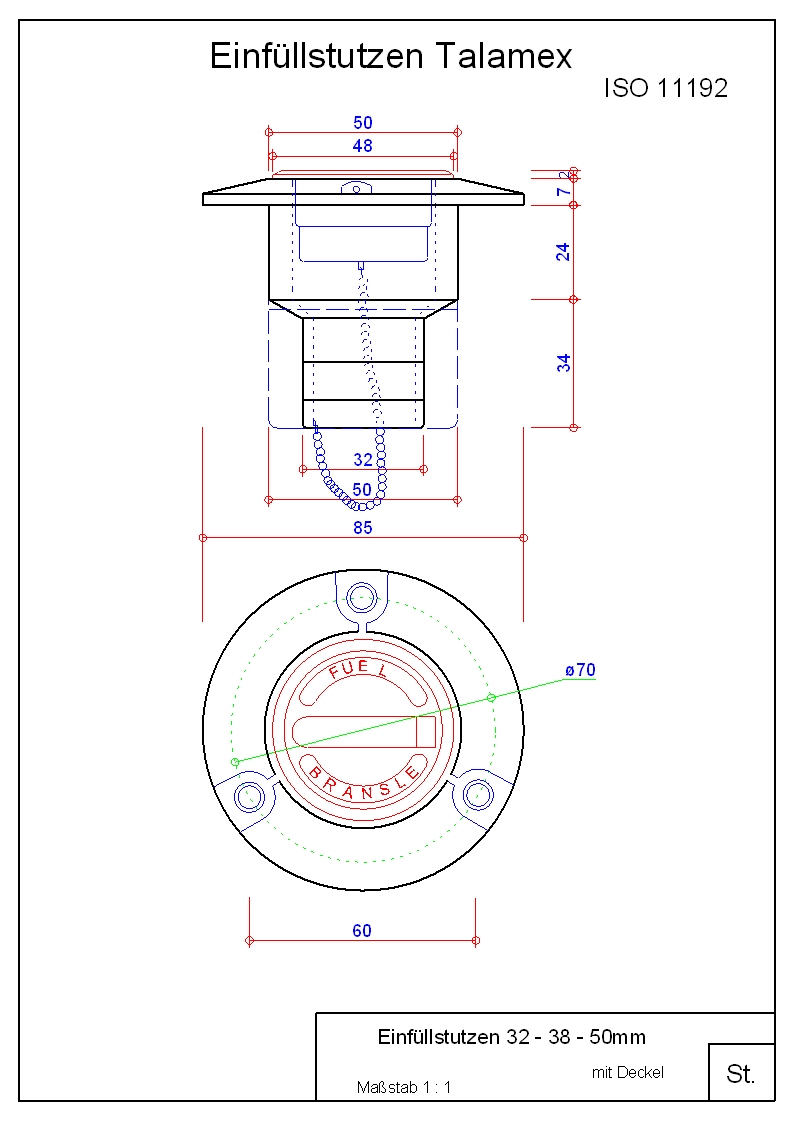

Talamex
              Einfüllstutzen
Talamex Einfüllstutzen 1 1/4" - 2" - Downloads PDF

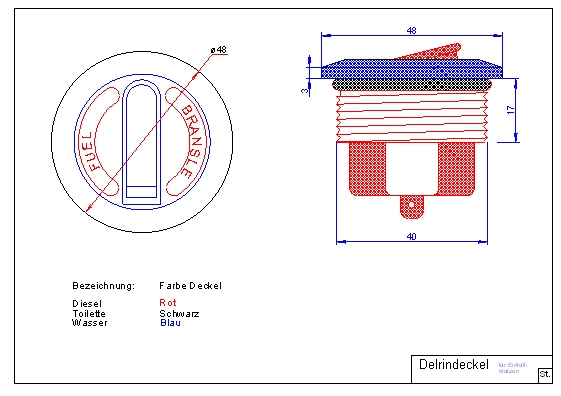

Delrin Deckel für
              Einfüllstutzen
Delrin Deckel für Einfüllstutzen - Downloads PDF

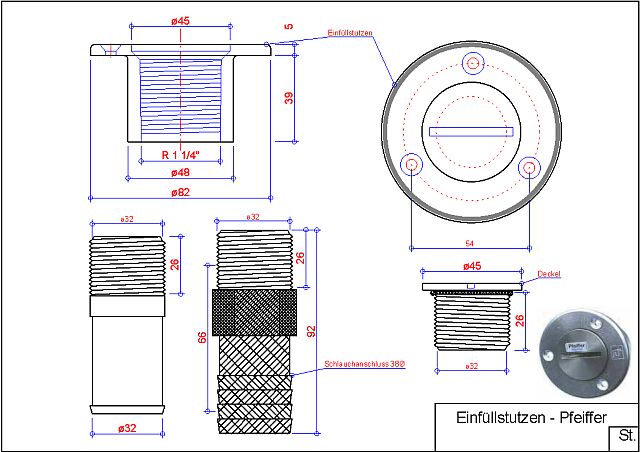

Pfeiffer
              Einfüllstutzen
Pfeiffer - Einfüllstutzen - Downloads PDF

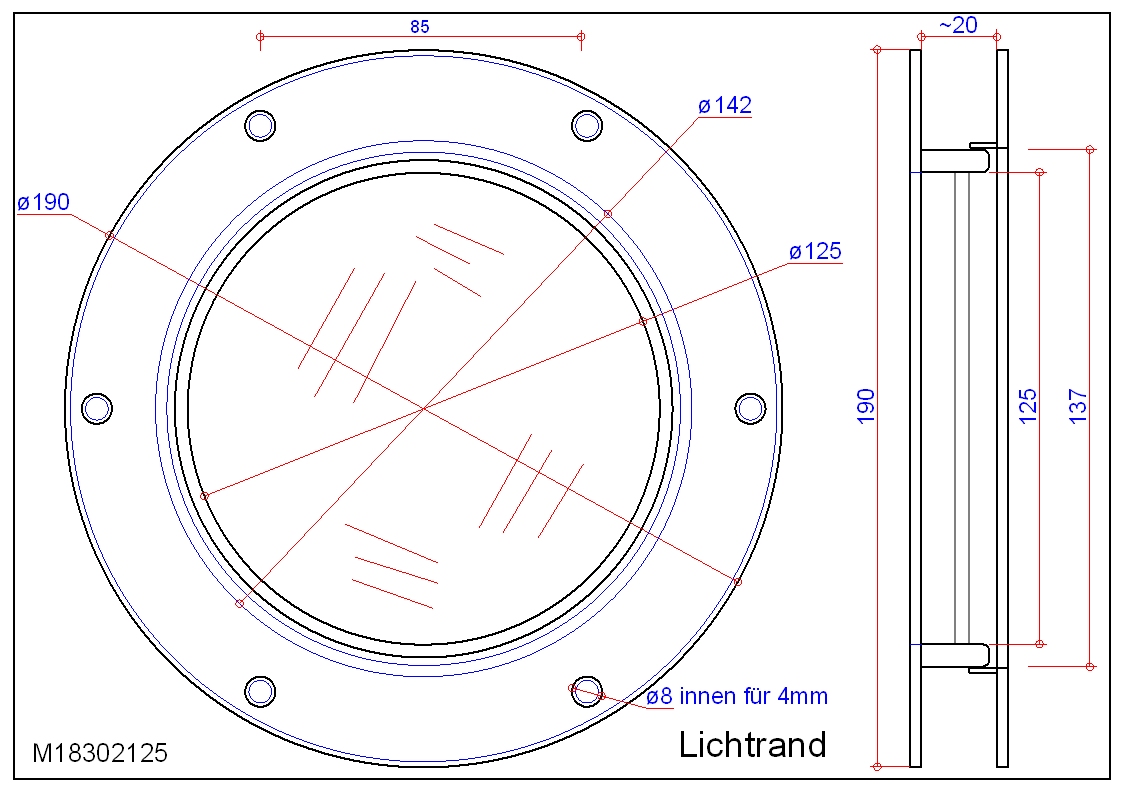

Lichtrand M18302125
Lichtrand M18302125 - Downloads PDF
Dreh Bullauge
DREH- BULLAUGE M18115000 - Downloads PDF

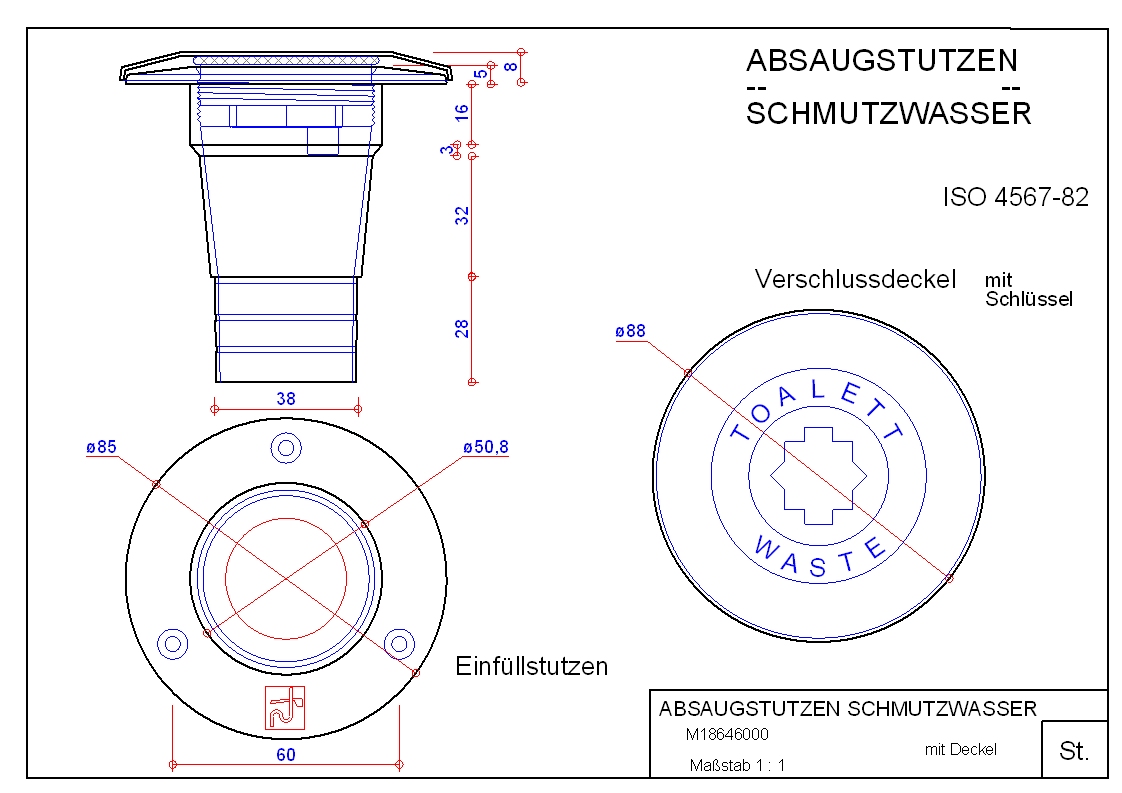

EINFÜLLSTUTZEN
              SCHMUTZWASSER
EINFÜLLSTUTZEN SCHMUTZWASSER  - Downloads PDF

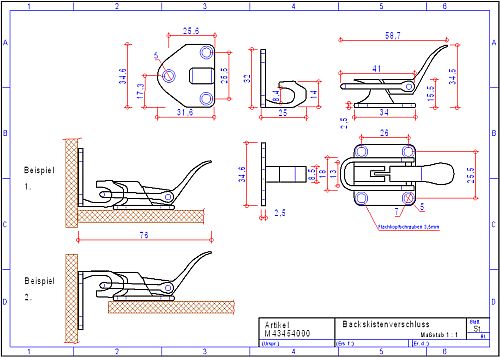

Backskistenverschluss
              Konstruktionszeichnung
Backskistenverschluss M43454000  - Downloads PDF

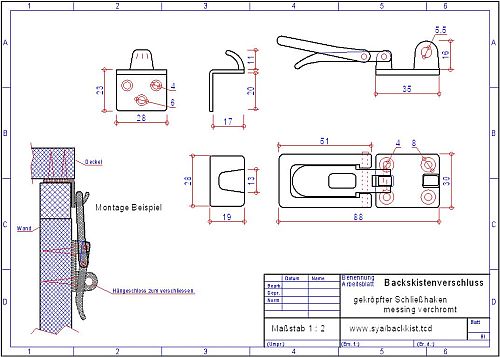

Backskistenverschluss
              Konstruktionszeichnung
Backskistenverschluss M43455200 - Downloads PDF

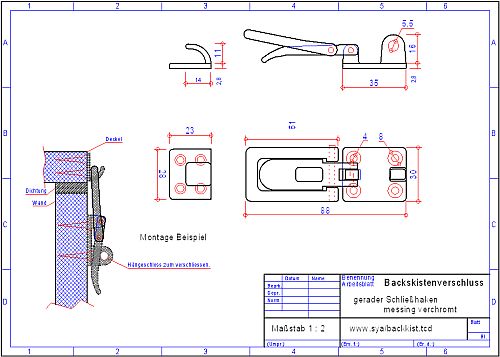

Backkistenverschluss
              gerade
Backskistenverschluss M43455201 - Downloads PDF

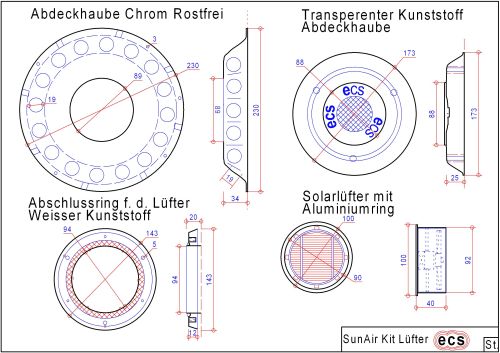

Sun Air Kit
              Solarlüfter
Sun Air Kit von "ecs" Solarlüfter - Downloads PDF

Die Zeichnungen lassen sich beliebig oft anklicken oder ausdrucken, PDF Dateien.

Sollten irgendwelche Konstruktionsfehler in den Zeichnungen aufgefallen sein,

so lassen sie es uns wissen. Wir versuchen das dann zu berichtigen.

Dazu eine kurze E-Mail, hier anklicken.

Die Zeichnungen sind mit einem Cad Programm 2D erstellt worden.

Dann in eine PDF Datei umgewandelt.

Wir können die Zeichnungen auch in Drawing Exchange Format *.DXF Datei abspeichern,

auf Anfrage. Wir sind für neue Konstruktionen Zeichnungen offen, bzw. anzusprechen.

Sollte Interesse bestehen.  eine kurze E-Mail, hier anklicken.

Gruß Klaus Stern


Alle Bilder lassen sich durch Anklicken als eine PDF.Datei anzeigen..
